Установка для коррозионно-стойкой и упрочняющей наплавки WeldIn 1HH

Установка предназначена для коррозионно-стойкой наплавки элементов силовой гидравлики (плунжер, шток) порошковой и сплошной проволокой в газовой среде и под слоем флюса

Teхнические характеристики

Сварочный ток, А, в пределах (в зависимости от источника питания) 100 - 1000
Напряжение дуги, В, в пределах (в зависимости от источника питания) 24 - 44
Скорость наплавки, Vн, (м/час) 5-70
Скорость подачи проволоки, Vэ, ступенчатая, (м/час) 40 - 260
Скорость поперечного колебания электрода, Vk, ступенчатая, (м/час) 120,6-190
Амплитуда колебания, Ак, (мм) 0-40
Шаг наплавки, (мм) 1-40
Вертикальное перемещение наплавочной головки, (мм) 265
Размер наплавляемой детали:
     диаметр min , (мм) 40
     диаметр max, (мм) 350
     длина, (мм) 2800
     масса , (кг) 3000
Производительность при различных способах наплавки:
     одноэлектродная в два слоя (кг/час) 2,12
     двухэлектродная в один слой с общей сварочной ванной (кг/час) 4,5
     двухдуговая (кг/час) 4,2
     одноэлектродная с поперечным колебанием электрода (кг/час) до 5
     двухэлектродная с поперечным колебанием электрода (кг/час) до 8

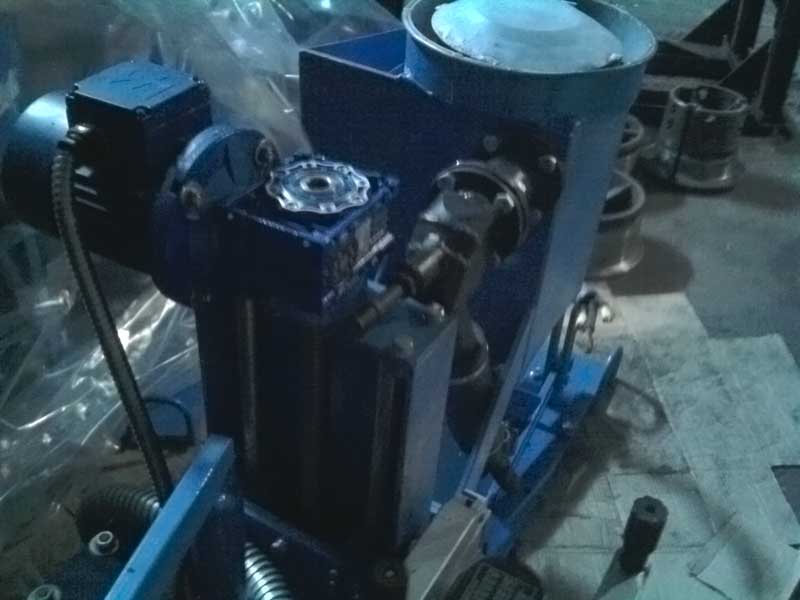

Установка для коррозионно-стойкой и упрочняющей наплавки WeldIn 1HH

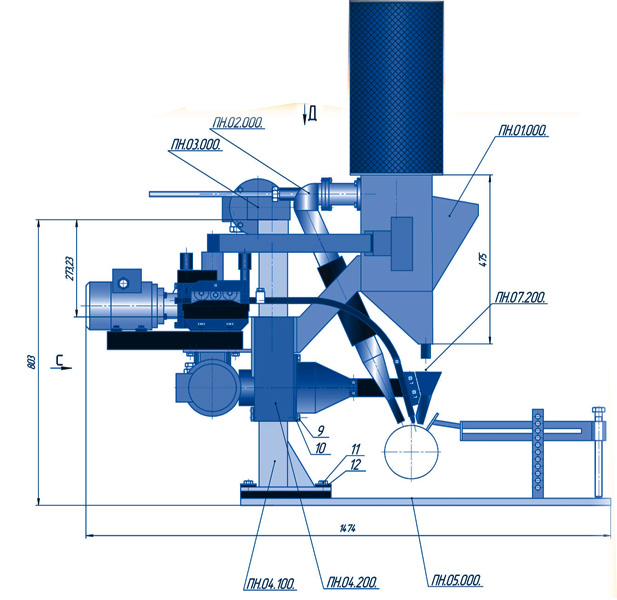

Установка для коррозионно-стойкой и упрочняющей наплавки WeldIn 1HH (схема)

Articles and website pages that mention this equipment

Комплексное решение задачи восстановления элементов силовой гидравлики механизированных крепей шахтного оборудования (материал, технология)

Важной технической задачей является обеспечение качественного горношахтного оборудования, в частности, ремонт и замена элементов гидравлики. Рабочие поверхности стоечно-домкратной группы в процессе эксплуатации подвергаются ударно-абразивному воздействию породы и угля. Кроме износа и вмятин от ударов рабочие поверхности штоков и плунжеров подвергаются питтинговой и межкристаллитной коррозии, отложению продуктов обменных реакций при контактировании с подземными водами, что приводит к повреждению уплотнительных элементов и выходу из строя гидроаппаратуры. В связи с этим актуально повышение работоспособности стоечно-домкратной группы механизированных крепей путем создания стойкого защитного слоя на рабочих поверхностях штоков и плунжеров.
